Sorotec Basic Line 0605

Fangen wir mit dem Bausatz an !
Das ganze wurde per Spedition auf einer Palette angeliefert !  Es war alles sehr gut verpackt.

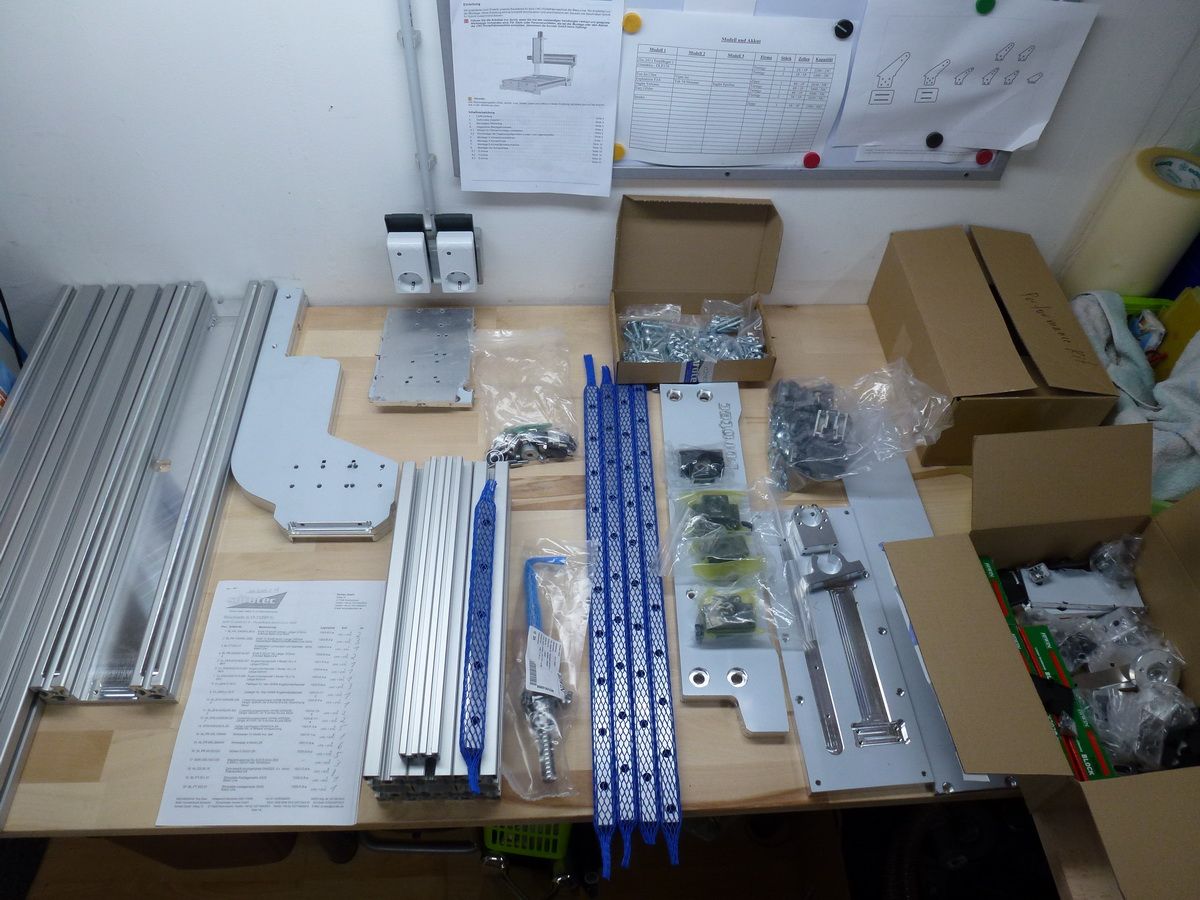

Alles auspacken und kontollieren ob keine Teile fehlen.

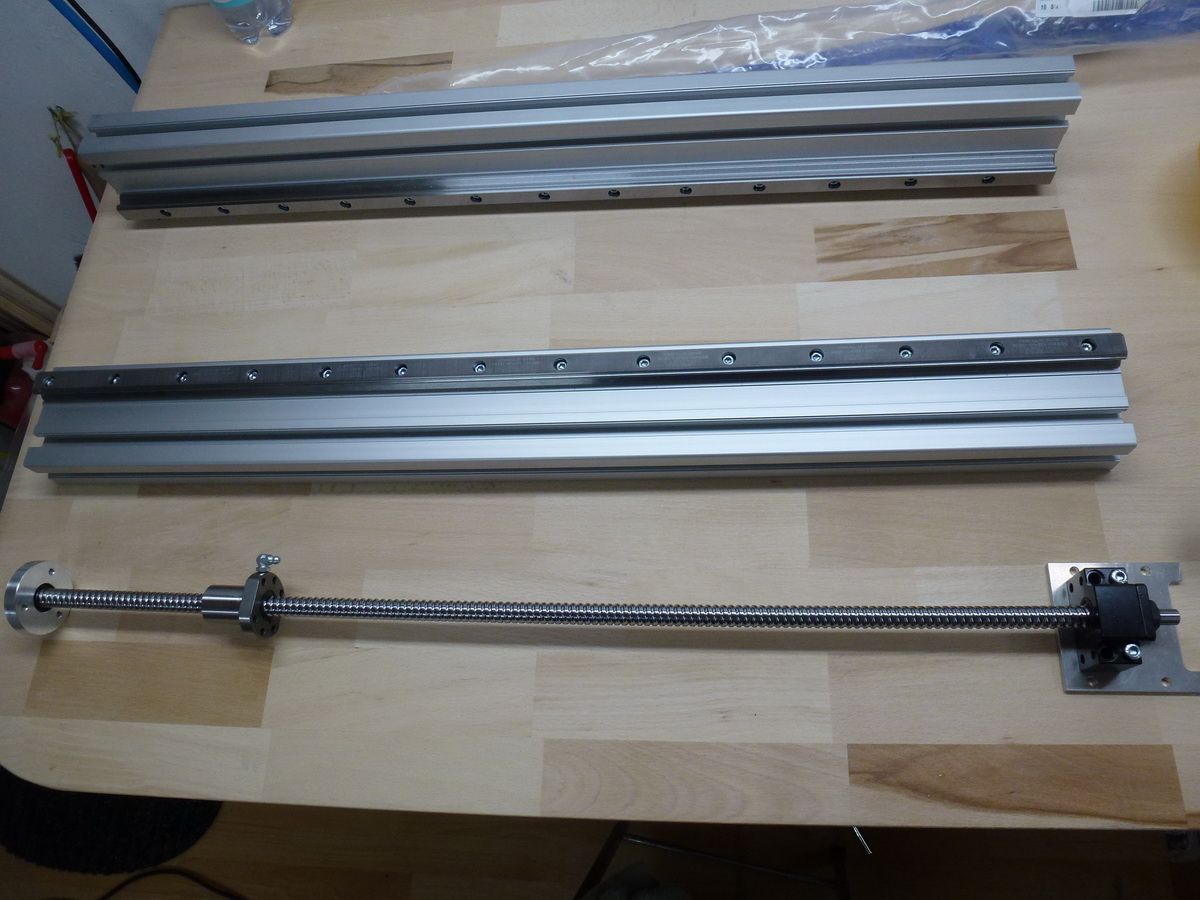

Die Teile waren vollständig vorhanden. Als erstes wurde die lange Spindel mit dem Festlager und dem Loslager an die Halter montiert.
Dann die beiden Schienen der Linearführung an die Seitenproflie geschraubt.
Alle schön mit einem Drehmomentschlüssel angezogen.

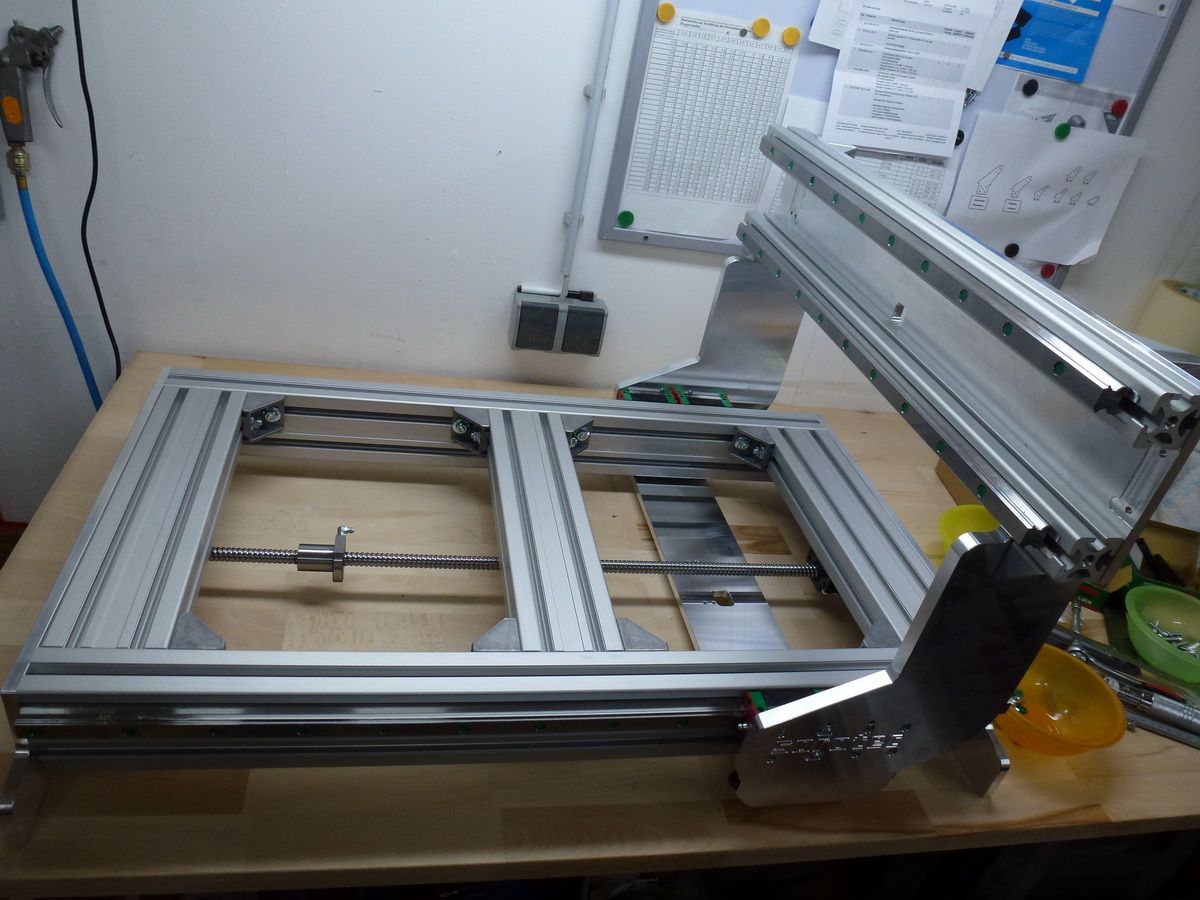

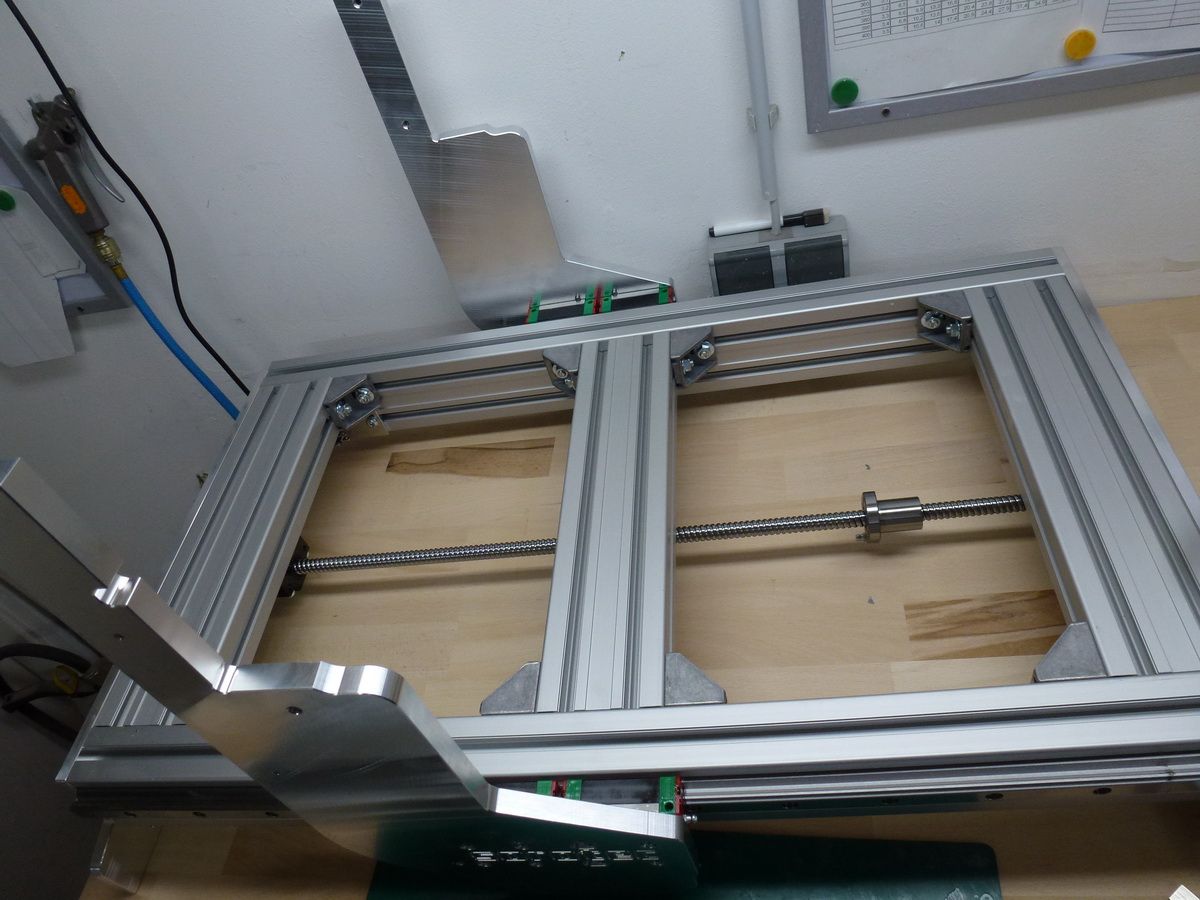

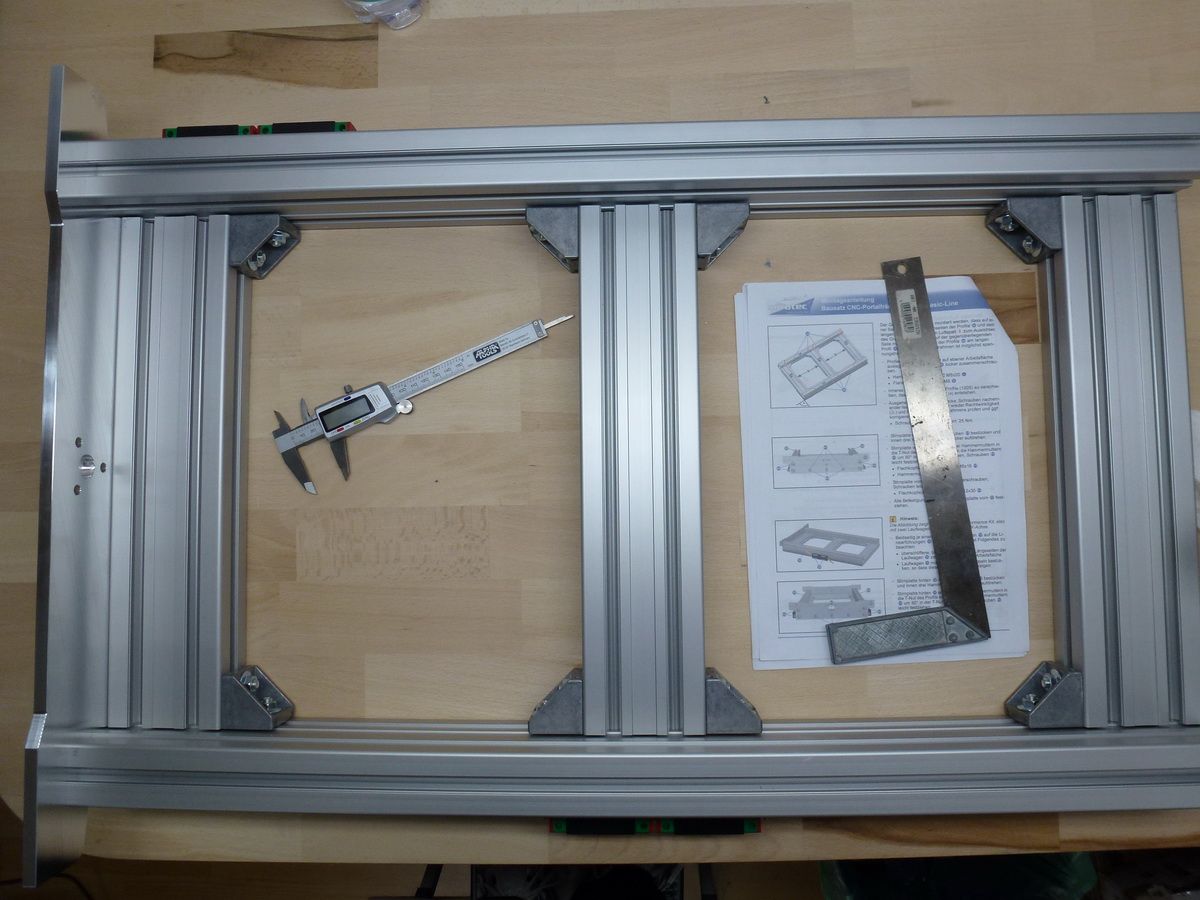

Der Rahmen wird zusammengeschraubt und die Linearführungungen aufgeschoben.  Jetzt wird die lange Kugelumlaufspindel eingebaut und die Portalwangen montiert !

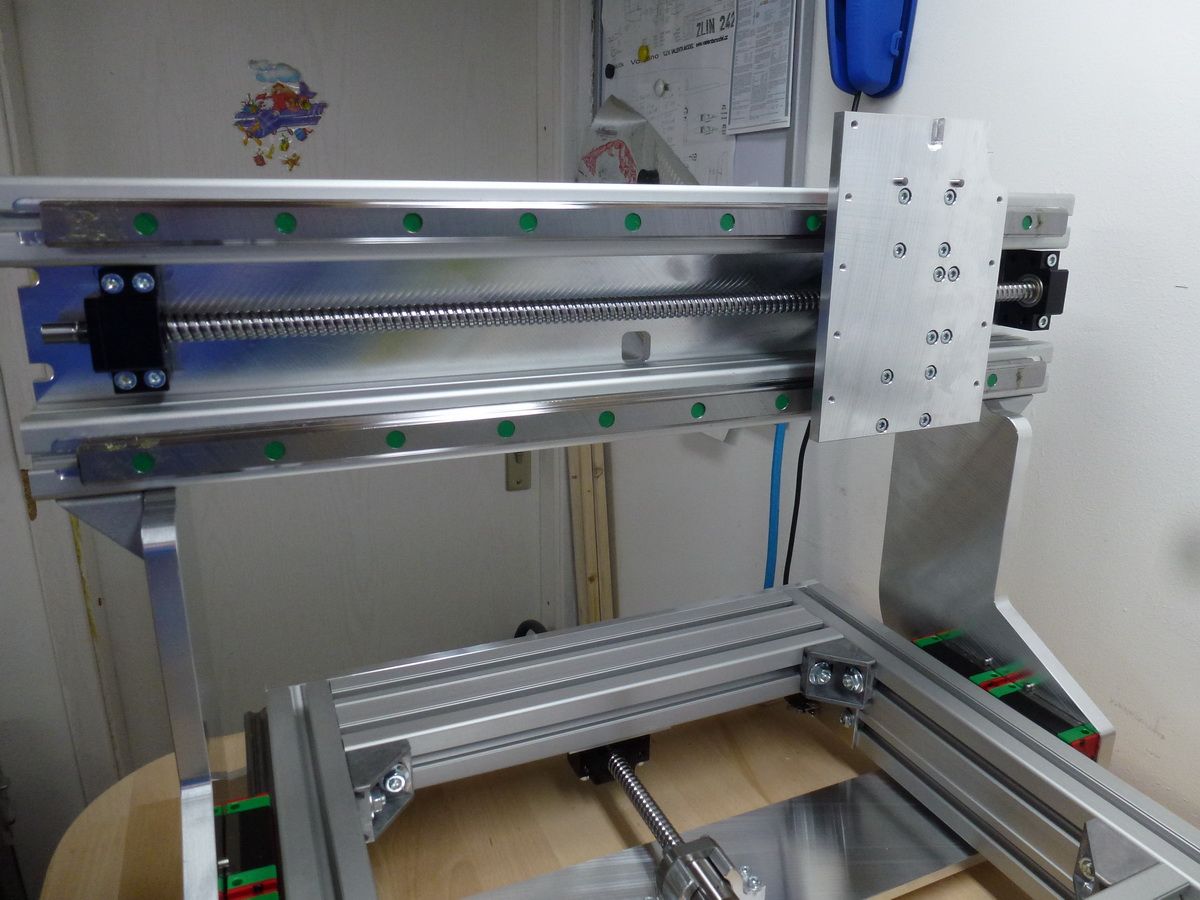

Der Portalbalken wird zusammengebaut und mit Portalunterzug und Portalwangen lose verschraubt verschraubt.
Wenn alles passt werden die Schrauben mit einem Drehmomentschlüssel angezogen.

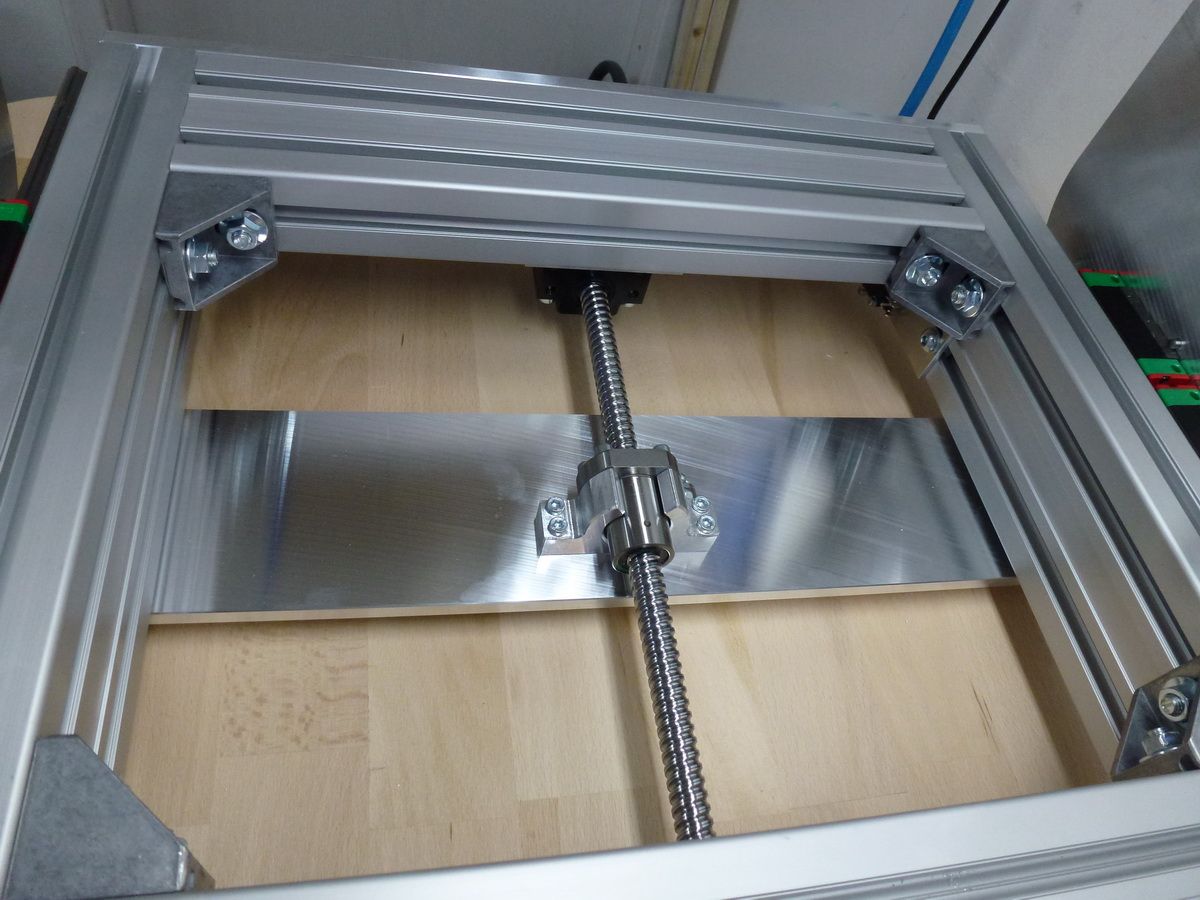

Anschließend wird der Flanschbock mit der Spindel und dem Portalunterzug verschraubt.

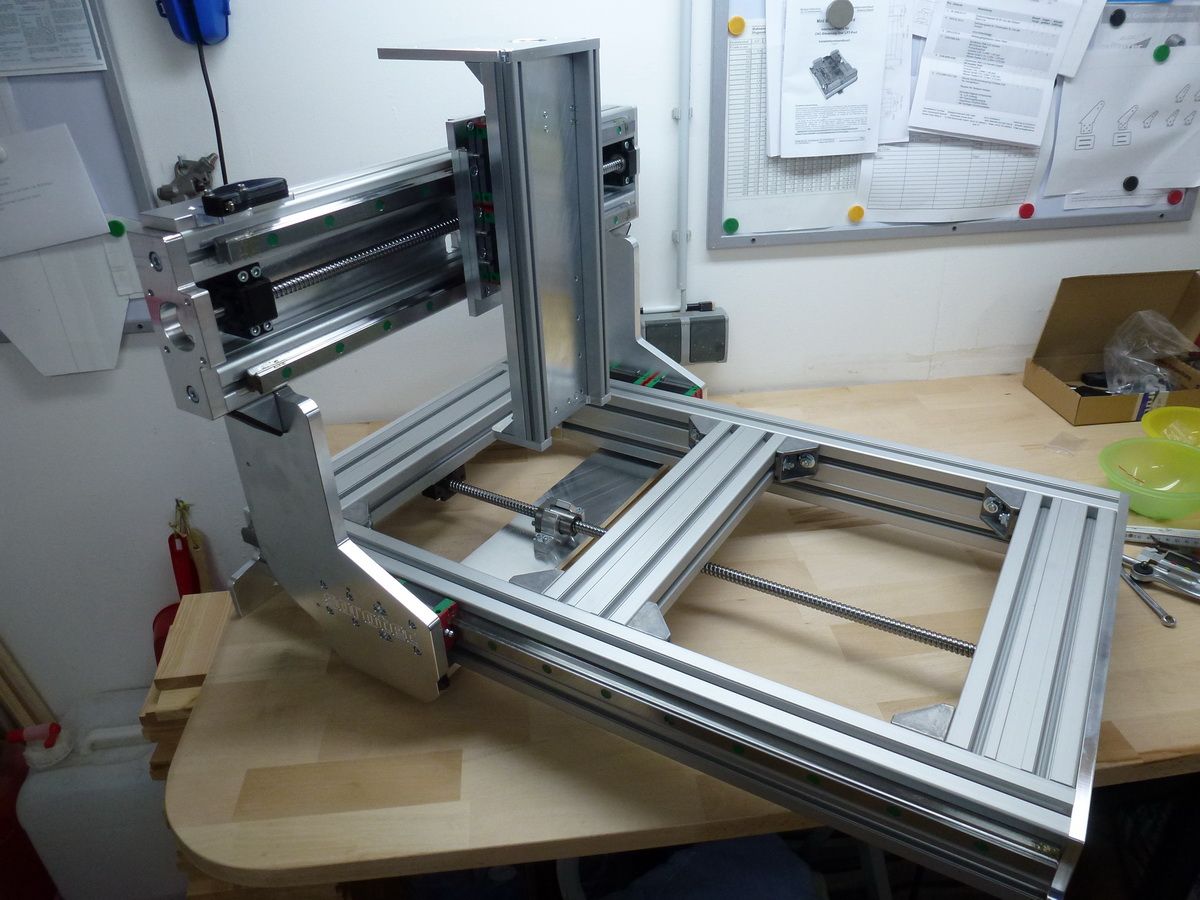

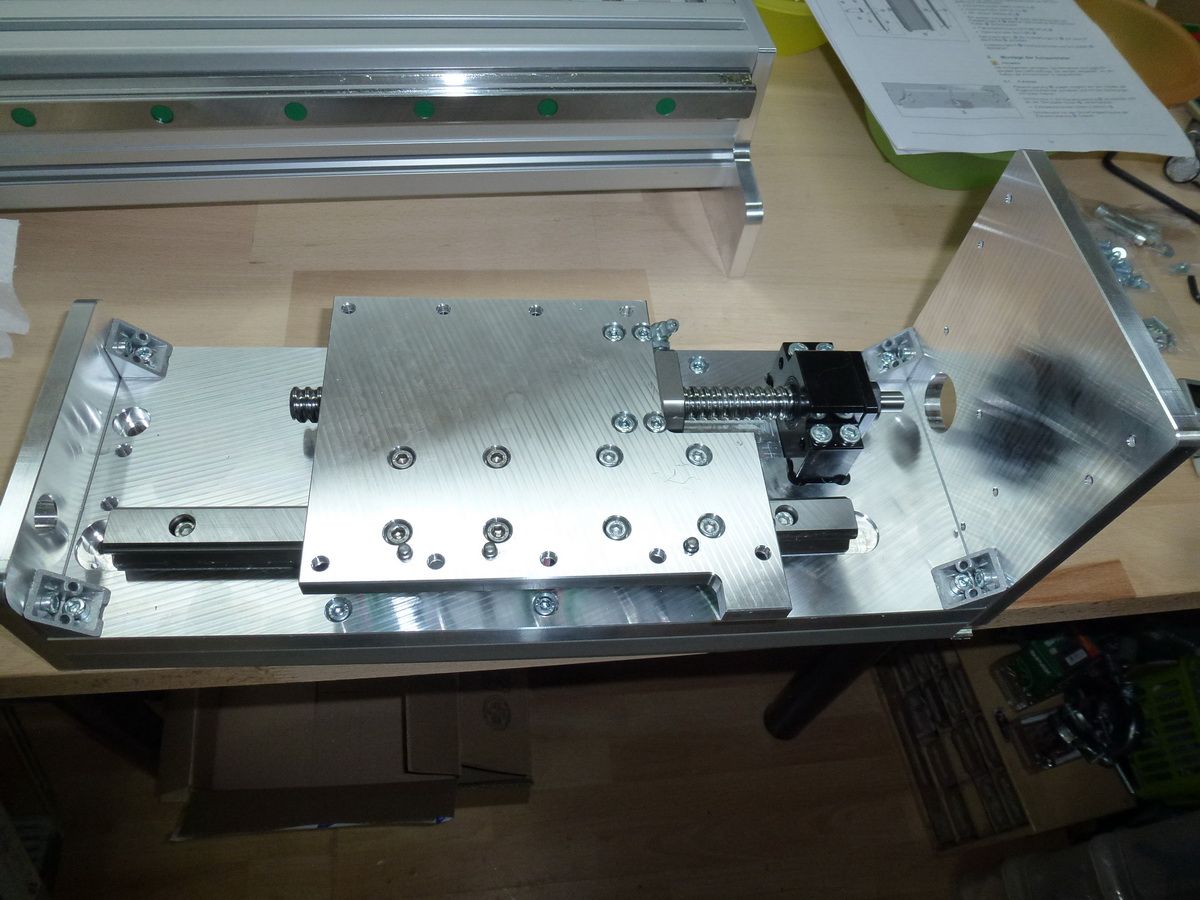

Einbau der Querachse und der Z-Achse.

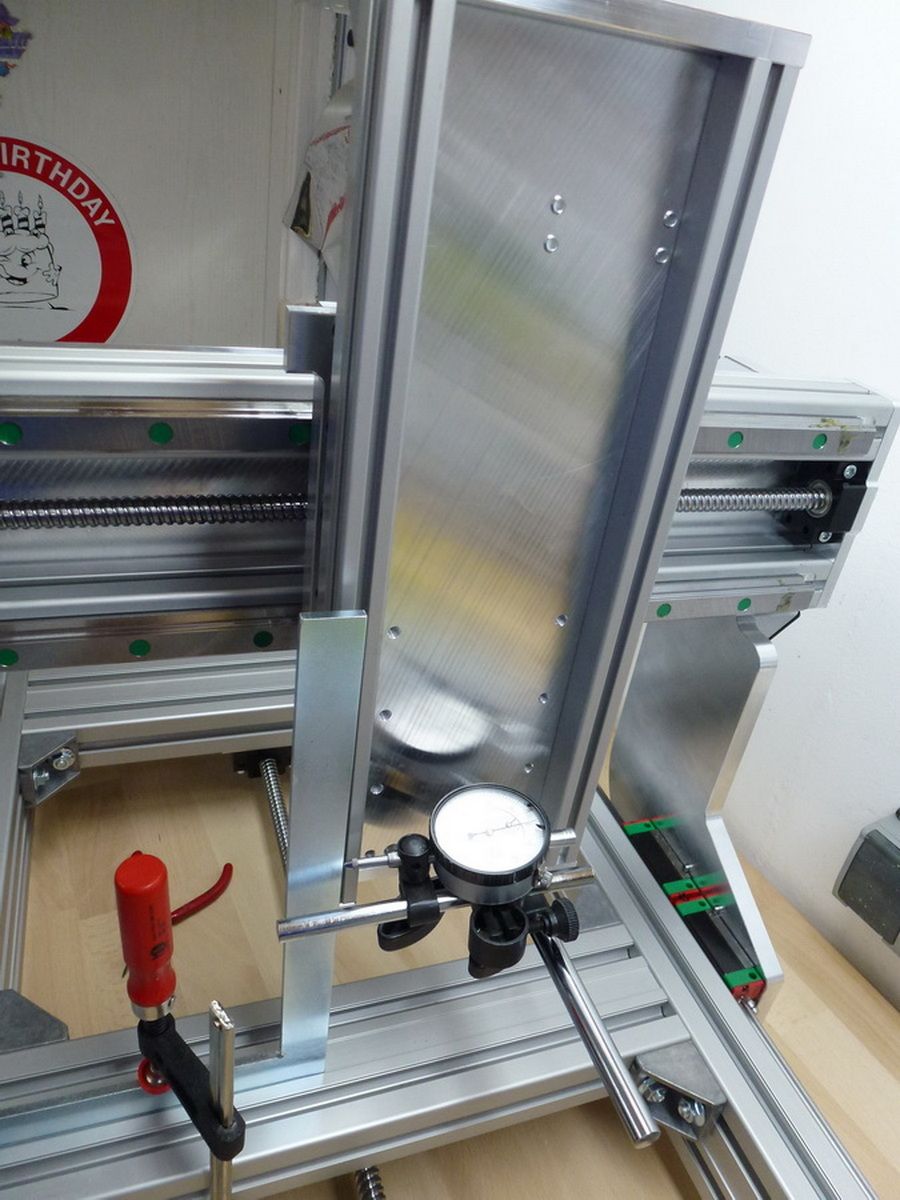

Bevor man die Z-Achse fest verschraubt, wird sie mit einer Messuhr und einem Winkel eingestellt.
Anschließend mit dem Drehmomentschlüssel festgeschraubt.

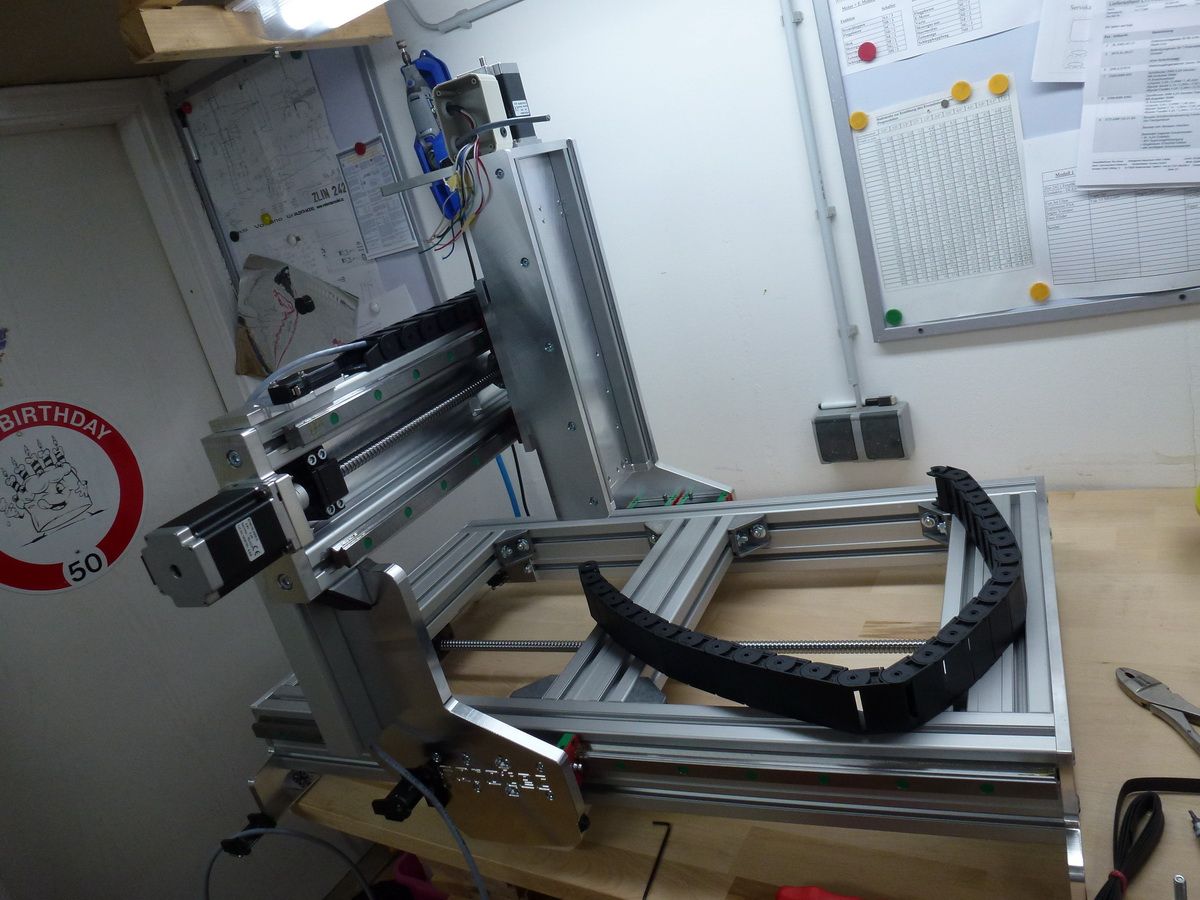

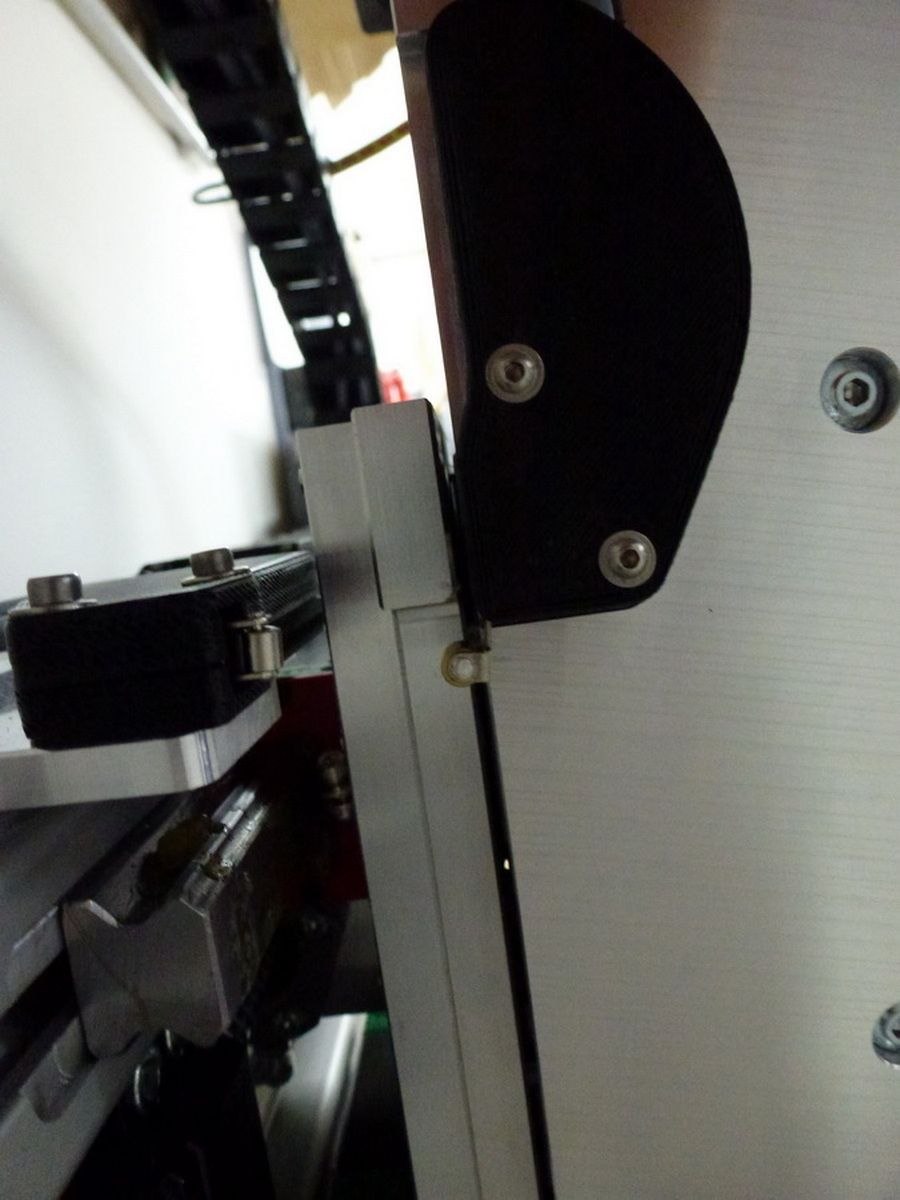

Endschalter Montiert und verkabelt.

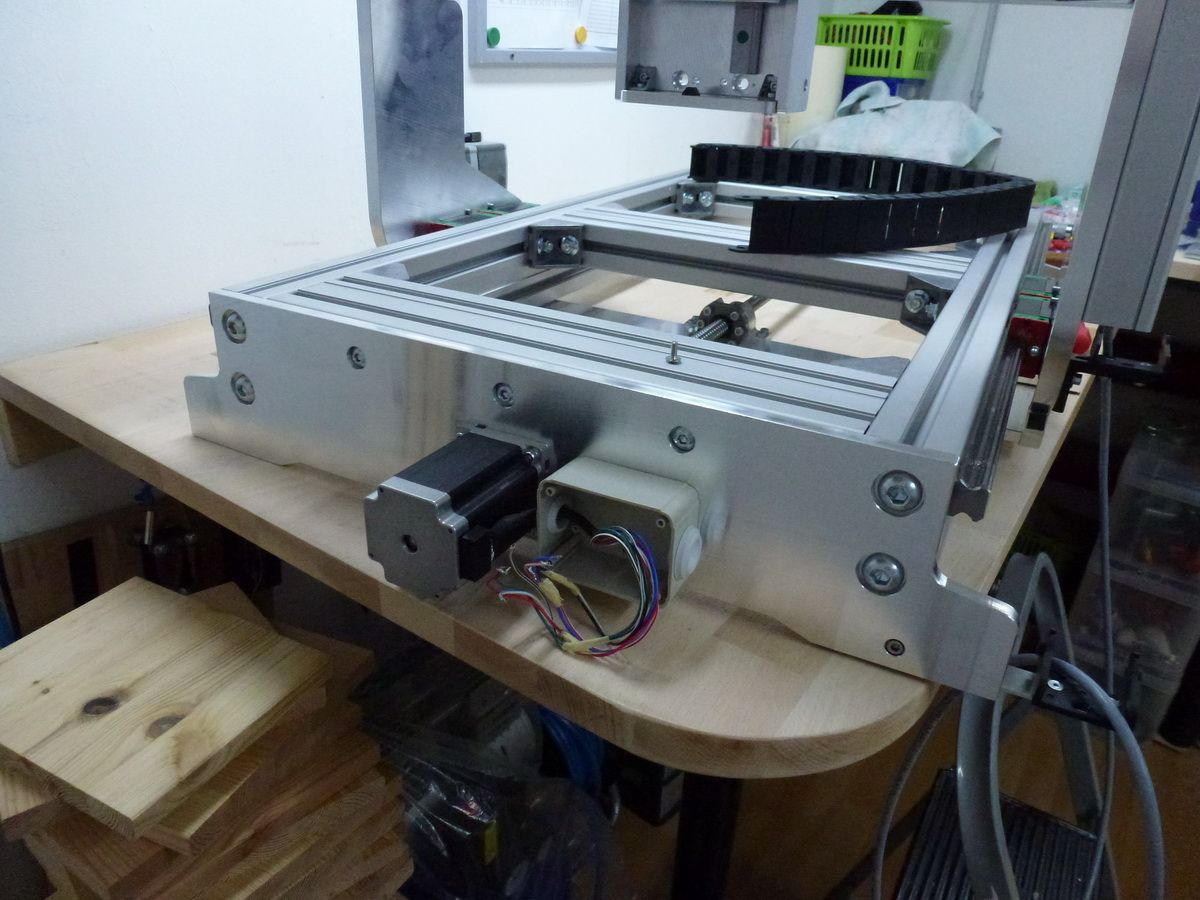

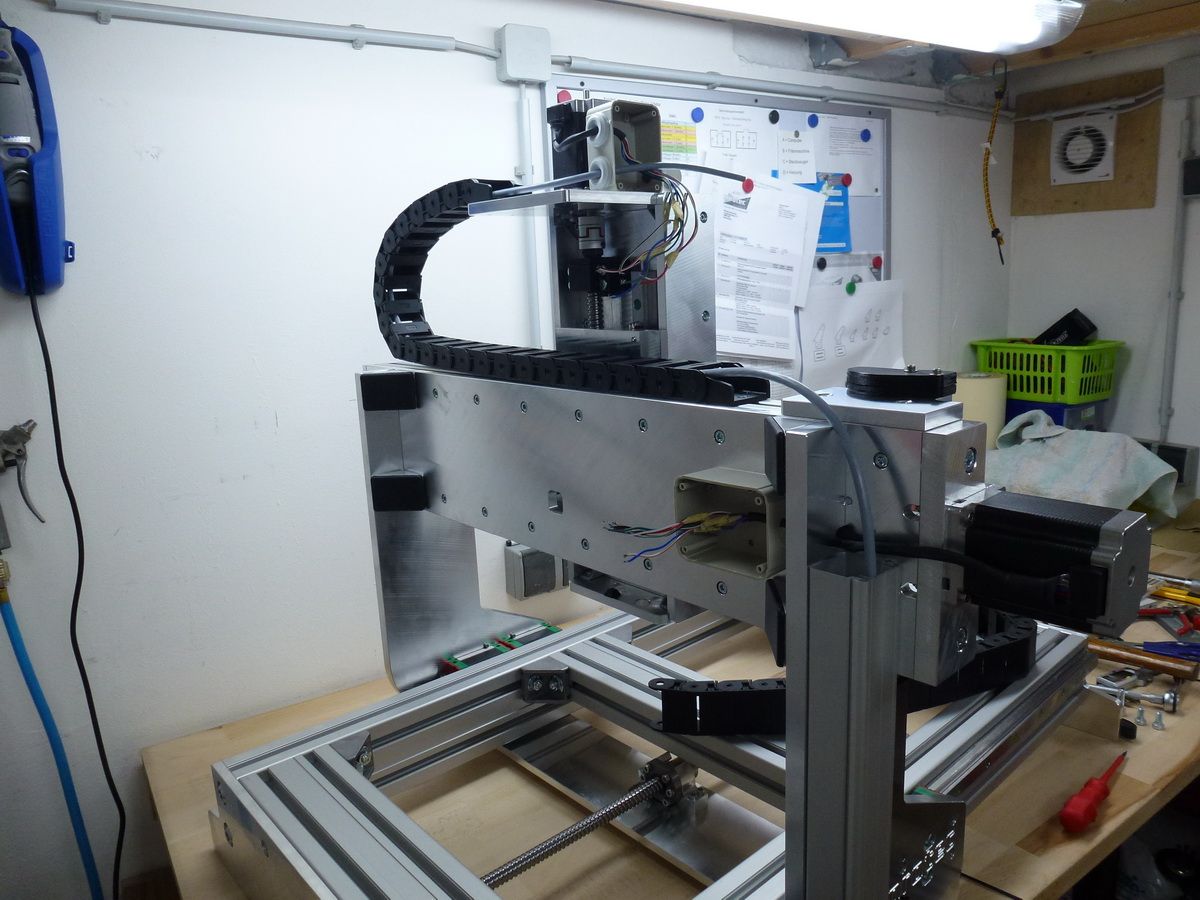

Jetzt ging es die Schrittmotoren (4,2A) anzubauen und zu verkabeln.
Da Stand ich erstmal auf dem Schlauch!
Da waren vier Anschlusskabel zu den Endstufen gegenüber 8 Kabel von den Schrittmotoren.
Aber nach dem Studieren der Zeichnung kam die Erleuchtung.
